易黒鉛化炭素の反応と特徴



易黒鉛化炭素とは、熱処理温度を上げると黒鉛構造に近づく炭素のことです。別名、ソフトカーボンと呼びます。



難黒鉛化炭素は、熱処理温度を高くしても黒鉛構造には近づきません。

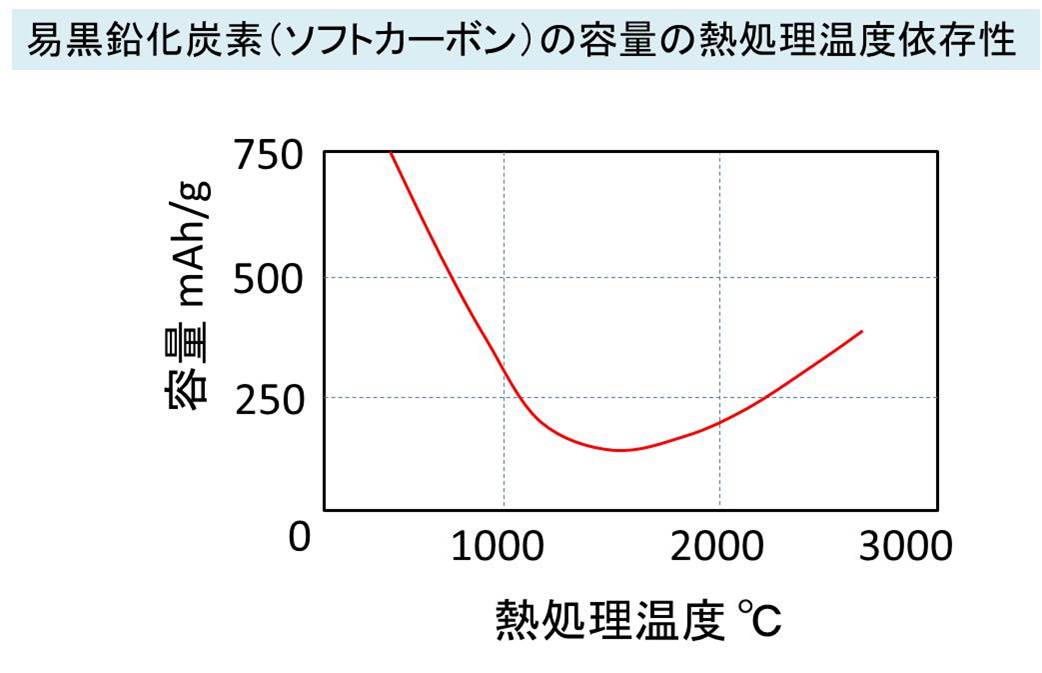

熱処理温度により構造が大きく変化し、一般的には熱処理温度である1000℃〜1200℃付近で熱処理したものがリチウムイオン電池の負極活物質として使用されることが多いです。



・イメージとしては、黒鉛と難黒鉛化炭素の中間くらいの構造を有する負極活物質ということが出来ます。



・原料としてはピッチ系炭素や高分子を焼成して得られます。







参考として、黒鉛と難黒鉛化炭素の構造イメージも下に示します。





・熱処理温度で状態は変化しますが、黒鉛と同じような反応をする黒鉛類似積層部、ハードカーボンと同じような反応をする乱層構造部、非晶質部から構成されます。



また、結晶部のグラフェン層間距離はおおよそ0.34nm以上であり、結晶子枚数は数枚〜数十枚程度です。一般的に使用される品の密度は1.8g〜2.0g/cm3程度です。



・結晶部が少なく、かつ結晶の層間距離も広いため、黒鉛のように膨張収縮が起こらず、サイクル特性が良好です。焼成温度にもよりますが、サイクル特性は黒鉛と難黒鉛化炭素との中間程度と言えるでしょう





反応サイトは黒鉛より多いため、電荷移動抵抗を小さく出来、入出力特性が良好です。ただし、反応サイトが多い分、不可逆容量が大きくなります。こちらも熱処理温度により異なりますが、黒鉛と難黒鉛化炭素の中間程度と言えます。



・また、黒鉛ではグラフェン層の層間へのLiイオンの脱挿入が行われていました。



易黒鉛化炭素は難黒鉛化炭素同様に、結晶部のグラフェン層へのLiイオンの脱挿入に加えて、非晶質部(結晶子間の空隙)へ脱挿入されるため、全体としてみると黒鉛よりも脱挿入部位が大きくなります



そのため、単位質量当たりの理論的な容量は、黒鉛より大きくなる傾向にあります(熱処理や合成方法の関係で変動します)。ただし、反応サイトも多いため不可逆容量も大きい傾向があります。



関連記事

電池の充放電効率とは?
電池を長持ちさせる方法
黒鉛の反応と特徴
難黒鉛化炭素の反応と特徴
SOC-OCV曲線とは?
三電極法とは?









 易黒鉛化炭素の充放電曲線



・黒鉛負極では、完全放電時から充電を始め、Liイオンが挿入されると同時に急激に電位が低下しLi/Li+電位に近づいていきます。

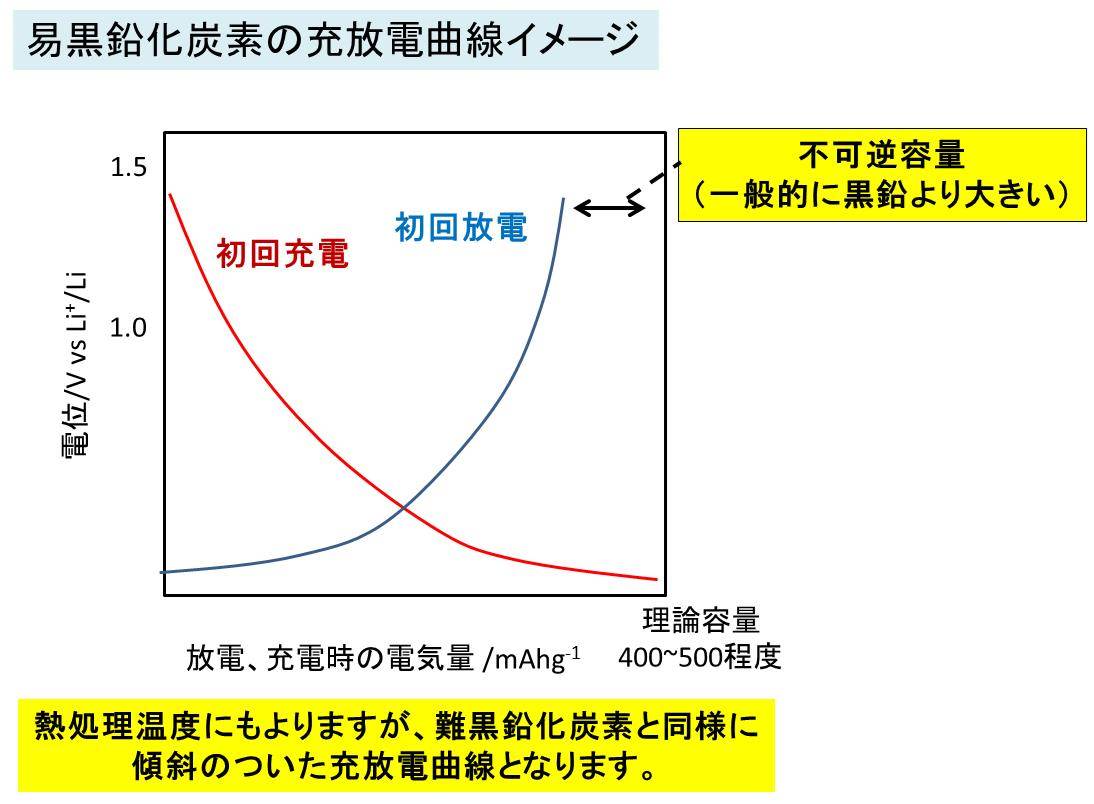

これに対して難黒鉛化炭素や適切に熱処理された易黒鉛化炭素は作動電位に傾斜がつき、下記イメージ図のような曲線となります。



これは結晶構造を有する部分と部分と非晶質部分の両方を併せ持つため、外部からの何かしらの力が少しでも挿入が始まる部分と、外部からの何かしらの力が強くないと挿入が始まらない部分があるため、傾斜がつきます。





・上記のように作動電位に傾斜がつくため、システムでの電圧からのSOC検知が行いやすいメリットがあります(SOC-OCV曲線の説明はこちら)。



・また、非晶質部が多いため、黒鉛負極では使用できないPC電解液(ECよりも融点が低く、低温特性に優れる)も使用できます。熱処理温度を上げ、黒鉛化度が増した場合はLiイオン挿入時にPCが先に分解されてしまうため、PCは使用できません。
